前 言

我國在2020年9月明確了2030年碳達峰和 2060年碳中和的目標，未來四十年內實現凈零排放對中國而言將是一項具有挑戰性的任務。對于電機行業來說，電機在工業領域占有重要位置，據統計，我國電機每年耗電量占全社會總用電量的69%，約占工業用電的75%。因此減少電機生命周期內的碳排放，加速推進減碳進程，是電機行業面臨的重要任務。變頻調速技術可以精確控制交流電機的轉速，使電機在節能狀態下運行，是對傳統電機系統調速改造、提升電機系統運行效率的關鍵措施。傳統變頻器具有體積大、性能低、價格高的特點，除此之外還對環境有一定的要求，對于分散控制的場合，傳統變頻器難以適應工業應用的需求。

本文基于GD32 MCU的VF/矢量變頻器的控制系統，采用模塊化設計，控制面板，用戶接口可按需求自由組合，便于安裝、編程和初始化設計，輕松實現異步電動機的調速要求。同時采用總線技術，可方便與控制系統、集散系統連接，實現計算機驅動系統控制和工廠車間集中控制。因此該變頻器在汽車、食品、物料輸送、工業控制等智能制造領域有廣闊的應用空間。

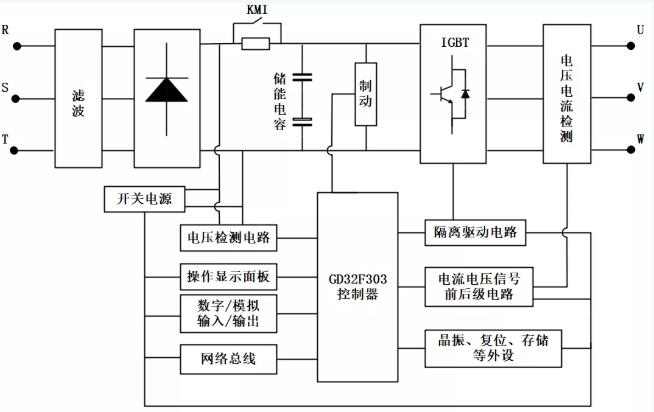

系統框圖

方案特點

方案核心采用GD32F303RCT6控制，使系統具有結構簡單、實現方便、成本低、可靠性高等特點。在優化了硬件結構的同時不降低系統的性能，硬件系統模塊清晰直觀，方便安裝使用以及程序的初始化。調制方式采用SVPWM控制技術能有效減少逆變器輸出電壓諧波成分，電壓利用率高，控制精度高。

 GD32F303簡介

• Cortex®-M4內核@ 120MHz

• 支持軟硬件DSP指令

• 閃存訪問為零等待狀態

• 內置256 KB至3072 KB閃存

• 內置48KB至96KB SRAM

• EXMC接口支持外部SDRAM

• 高達5個UART (9Mbit/s)

• 高達3個SPI (30Mbit/s)

• 高達2個I2C (400Kbit/s)

• 高達2個CAN2.0B

• 高達2個I2S

• 支持SDIO

• 支持USB OTG FS

• 高達3個12位，2.6M SPS ADC（高達24通道）

• 高達2個DAC

• 待機電流為2uA

核心控制原理及實現

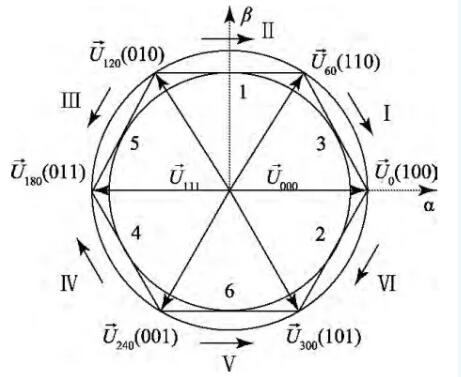

空間矢量脈寬調制控制具有線性范圍寬、高次諧波少、易于數字化等優點，所以在感應電機中應用廣泛。在傳統的三相橋式驅動電路中，MOS管有８種開關組合，即000、001、010、011、100、101、110、111。其中000、111為零矢量。６個非零基本電壓空間矢量將αβ 平面分成６個扇區，如圖所示。為了得到一個圓形的旋轉磁場，可以通過控制８?jìng)€(gè)基本的空間電壓矢量的作用時間，合成各個基本空間電壓矢量的作用時間和輸出順序。

GD32的TIMER0模塊是增強型的定時器模塊，天生就是為電機控制而生，可以產生3組6路PWM，同時每組2路PWM為互補，并可以帶有死區，可以用來驅動H橋。文中利用TIM0模塊的三通道產生一共6路PWM輸出。具體步驟如下：

1. 開TIM0時鐘，配置相應的IO口為復用輸出。

2. 設置TIM0的ARR和PSC，在開啟了TIM0的時鐘之后，要設置ARR和PSC兩個寄存器的值來控制輸出PWM的周期。

3. 設置TIM0_CH0、TIM0_CH1、TIM0_CH2的PWM模式。

4. 使能TIM0的CH0~CH2輸出，使能TIM0。

5. 修改TIM0_CCR1~TIM0_CCR2來控制占空比。

通過以上配置，配合GD32F303的運算能力，對占空比進行實時調節，達到矢量控制的效果。

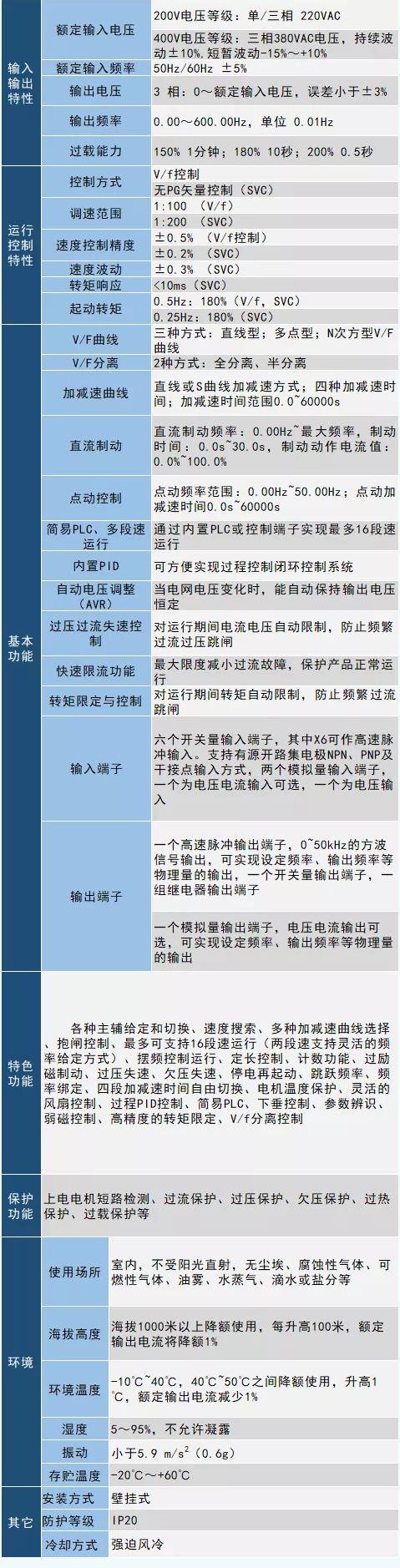

整機性能參數

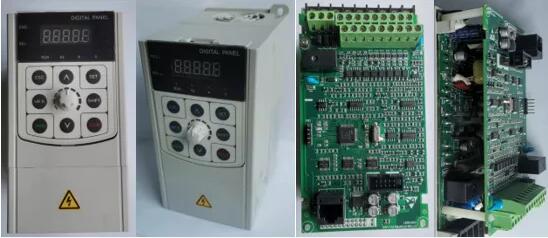

產品展示

免責聲明：本文轉載自“GD32MCU”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
