電源電路是電路設計的重要環節，一般情況下，單電源能實現功能的用單電源就行，可選的方案很多，DC-DC、LDO等芯片很多。有時候，單電源無法滿足需求時，就必須用到負電源。

今天就來介紹幾種常用的負電源產生的方法。

1、DC-DC模塊

這是最簡單的方法，可選的方案也很多，只要選擇合適的輸入輸出電壓以及功率就行。對于一些對噪聲要求高的場合，后面可能要加一級LDO。其優點是可以實現隔離，缺點是價格稍貴。

2、DC-DC芯片

可以產生負壓的DC-DC芯片也有不少，相對于模塊來說，價格可能稍便宜些，而且占用PCB的面積也相對較小。

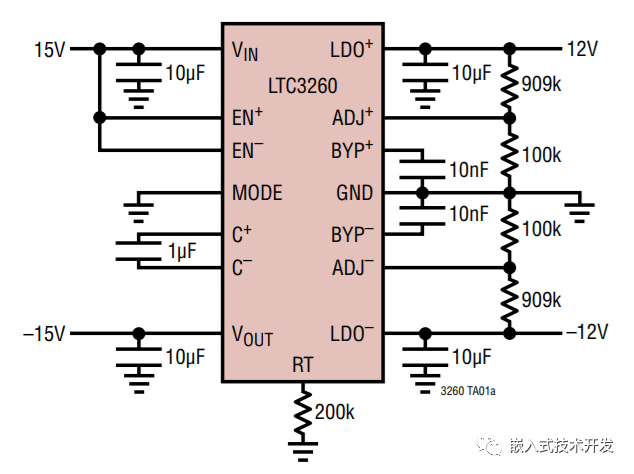

還有一些DC-DC芯片內部集成了LDO，用起來也很方便。比如：

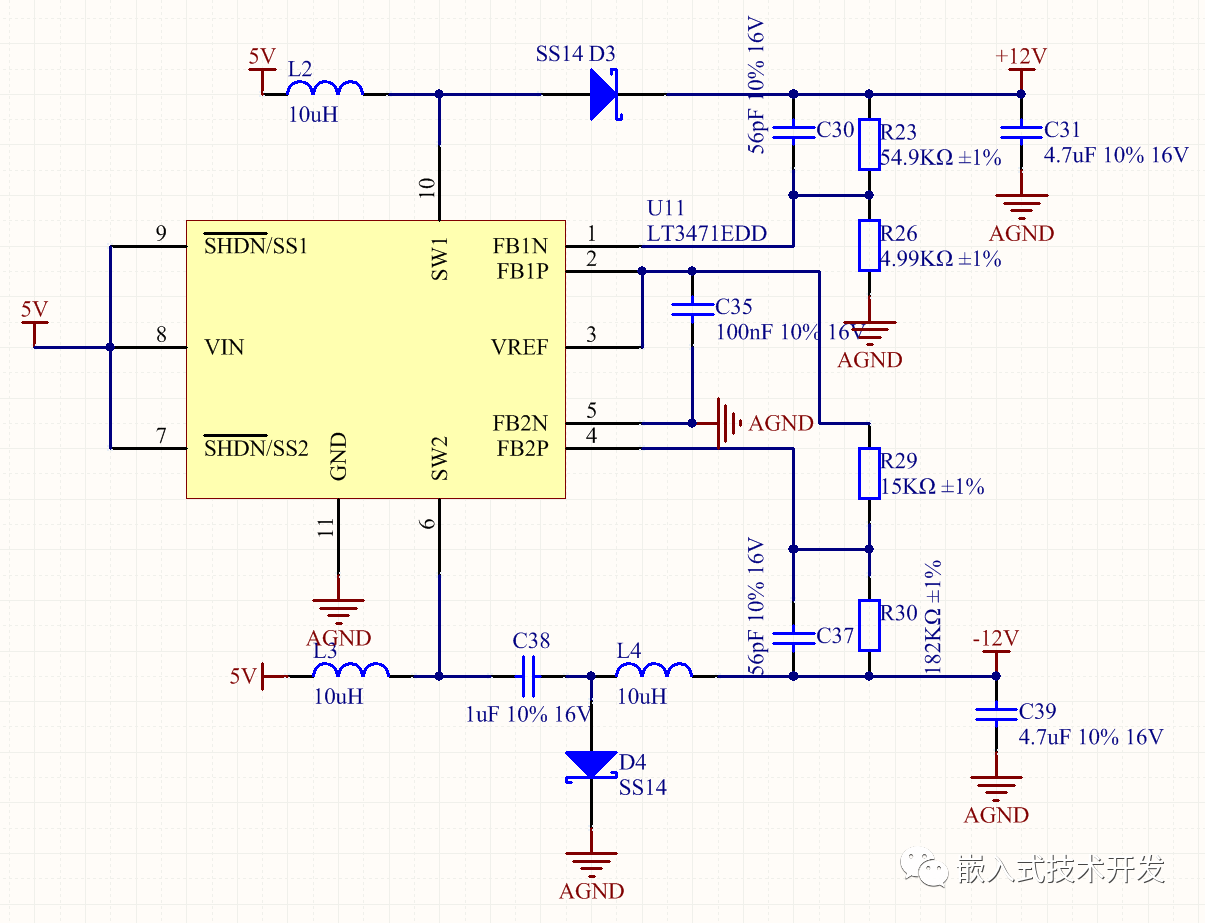

還有一種利用Boost芯片實現單電源轉正負電源的電路，如下圖：

Boost芯片可選的就比較多，可以很好的控制成本。具體原理就不分析了。

3、電荷泵

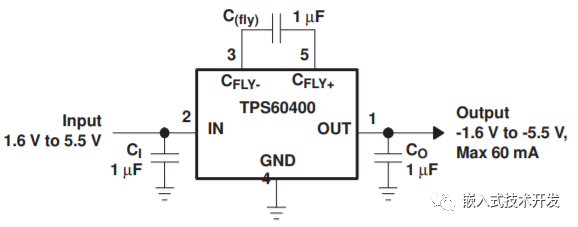

電荷泵也是一種常用的負壓產生電路，相比于DC-DC芯片，無電感和二極管，只需要幾個電容就行，占用面積更小。但缺點是輸出電流有限，噪聲也較大。但負壓電路一般也都是給運放供電，不需要很大電流，要求不高的場合也可以用。比如ICL7660、TPS60400等。

4、MAX232芯片

我們知道RS232標準是以±15V當作高低電平來通信的，所以可以利用這個正負電平實現供電。MAX232等芯片內部其實也是用電荷泵來產生的±15V的電平，所以它的輸出電流和噪聲水平相比專用的電荷泵芯片可能更差，但經過線性穩壓后，給一兩個普通運放供電問題也不大。這種方式在性能和成本上沒什么優勢，因此用得比較少。
