GD32是國內開發的一款單片機，據說開發的人員是來自ST公司的，GD32也是以STM32作為模板做出來的。所以GD32和STM32有很多地方都是一樣的。

不過GD32畢竟是不同的產品，不可能所有東西都沿用STM32，有些自主開發的東西還是有區別的。

相同的地方我們就不說了，下面列一下不同的地方。

1 內核

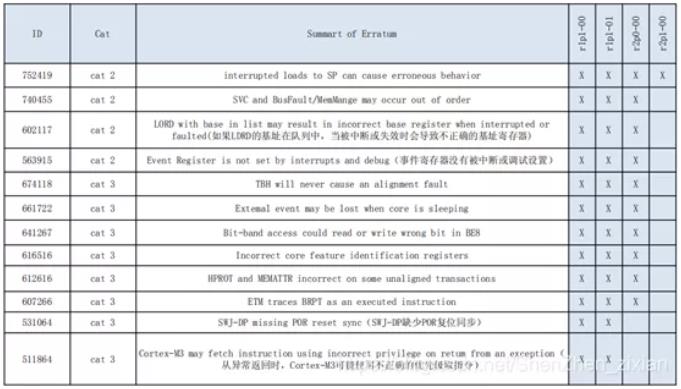

GD32采用二代的M3內核，STM32主要采用一代M3內核，下圖是ARM公司的M3內核勘誤表，GD使用的內核只有752419這一個BUG。

2 主頻

使用HSE(高速外部時鐘)：GD32的主頻[敏感詞]108M，STM32的主頻[敏感詞]72M

使用HSI(高速內部時鐘)：GD32的主頻[敏感詞]108M，STM32的主頻[敏感詞]64M

主頻大意味著單片機代碼運行的速度會更快，項目中如果需要進行刷屏，開方運算，電機控制等操作，GD是一個不錯的選擇。

3 供電

外部供電：GD32外部供電范圍是2.6~3.6V，STM32外部供電范圍是2~3.6V。GD的供電范圍比STM32相對要窄一點。

內核電壓：GD32內核電壓是1.2V，STM32內核電壓是1.8V。GD的內核電壓比STM32的內核電壓要低，所以GD的芯片在運行的時候運行功耗更低。

4 Flash差異

GD32的Flash是自主研發的，和STM32的不一樣。

GD Flash執行速度：GD32 Flash中程序執行為0等待周期。

STM32 Flash執行速度：ST系統頻率不訪問flash等待時間關系，0等待周期，當0<SYSCLK<24MHz；1等待周期，當24MHz<SYSCLK≤48MHz；2等待周期，當48MHz<SYSCLK≤72MHz。

Flash擦除時間：GD擦除的時間要久一點，官方給出的數據是這樣的“GD32F103/101系列Flash 128KB及以下的型號，Page Erase典型值100ms， 實際測量60ms左右。”對應的ST 產品Page Erase典型值 20~40ms。

5 功耗

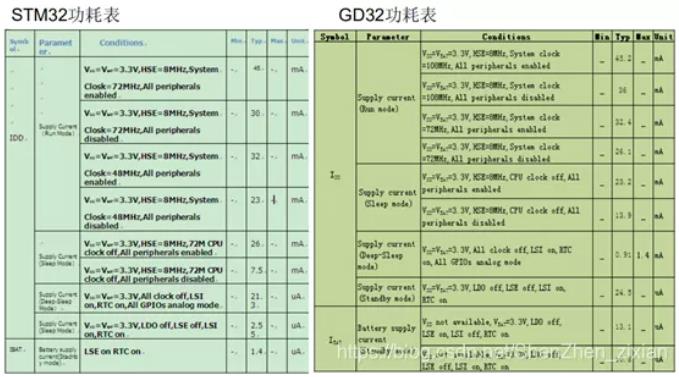

從下面的表可以看出GD的產品在相同主頻情況下，GD的運行功耗比STM32小，但是在相同的設置下GD的停機模式、待機模式、睡眠模式比STM32還是要高的。

6 串口

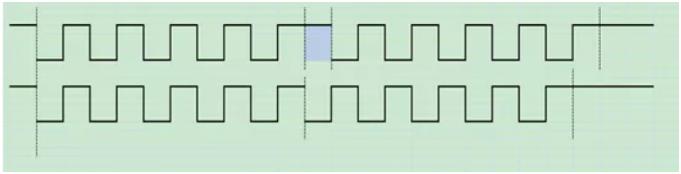

GD在連續發送數據的時候每兩個字節之間會有一個Bit的Idle，而STM32沒有，如下圖。

GD的串口在發送的時候停止位只有1/2兩種停止位模式。STM32有0.5/1/1.5/2四種停止位模式。

GD 和STM32 USART的這兩個差異對通信基本沒有影響，只是GD的通信時間會加長一點。

7 ADC差異

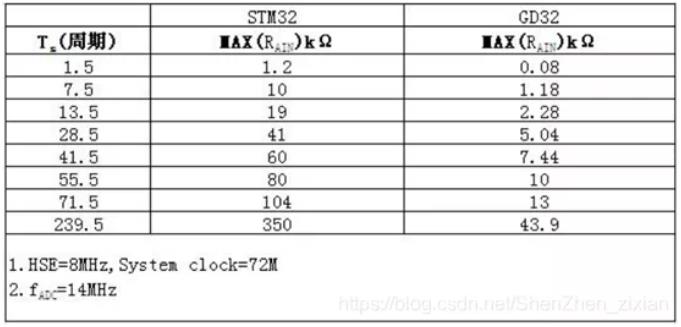

GD的輸入阻抗和采樣時間的設置和ST有一定差異，相同配置GD采樣的輸入阻抗相對來說要小。具體情況見下表這是跑在72M的主頻下，ADC的采樣時鐘為14M的輸入阻抗和采樣周期的關系：

8 FSMC

STM32只有100Pin以上的大容量（256K及以上）才有FSMC，GD32所有的100Pin或100Pin以上的都有FSMC。

9 103系列RAM&FLASH大小差別

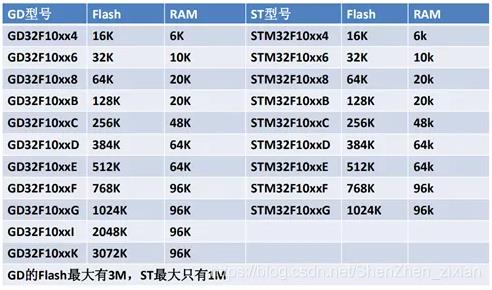

GD103系列和ST103系列的ram和flash對比如下圖：

10 105&107系列STM32和GD的差別

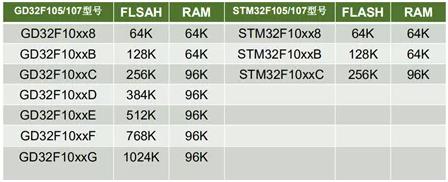

GD的105/107的選擇比ST的多很多，具體見下表：

11 抗干擾能力

關于這一點，官方沒有給出，筆者也是在做項目的時候偶然發現的。

項目原本是用STM32F103C8T6，后來換成GDF103C8T6。這兩個芯片的引腳完全一致，單片機用了的兩個鄰近的引腳作為SPI的時鐘引腳和數據輸出引腳，然后發現STM32的SPI能正常通訊，GD的不行；經過檢查發現PCB板SPI的銅線背面有兩根IIC的銅線經過，信號應該是受到影響了。

用示波器看了一下引腳的電平，發現確實是，STM32和GD的數據引腳波形都不正常，但是STM32的波形要好很多，波形雖然差了點，但是SPI通訊依然正常。而GD則不能正常通訊了。

然后筆者又把SPI的通訊速率減慢，發現STM32的數據引腳很快就恢復正常波形了，而GD的依然差，直到速率降到很低才恢復正常。初步懷疑是STM32內部對引腳有做一些濾波的電路，而GD則沒有。

雖然用的這個電路板本身布線有些不合理，但是在同樣惡劣的環境下，STM32依然保證了通訊的正常，而GD不行，這在一定程度上說明了GD的抗干擾能力不如STM32。
