1、A產品的DC-DC電路受干擾掉電

      DC-DC電路設計采用LMR14030芯片實現交流24V轉換成直流5V，給GSM模塊供電，基中LMR14030芯片的EN腳連接一個開關，用于控制電路開關的功能，在小批量生產測試時發現，電路板未安裝外殼的情況下工作正常，安裝外殼后，測試時發現電源會在GSM發送數據時發生掉電的情況。

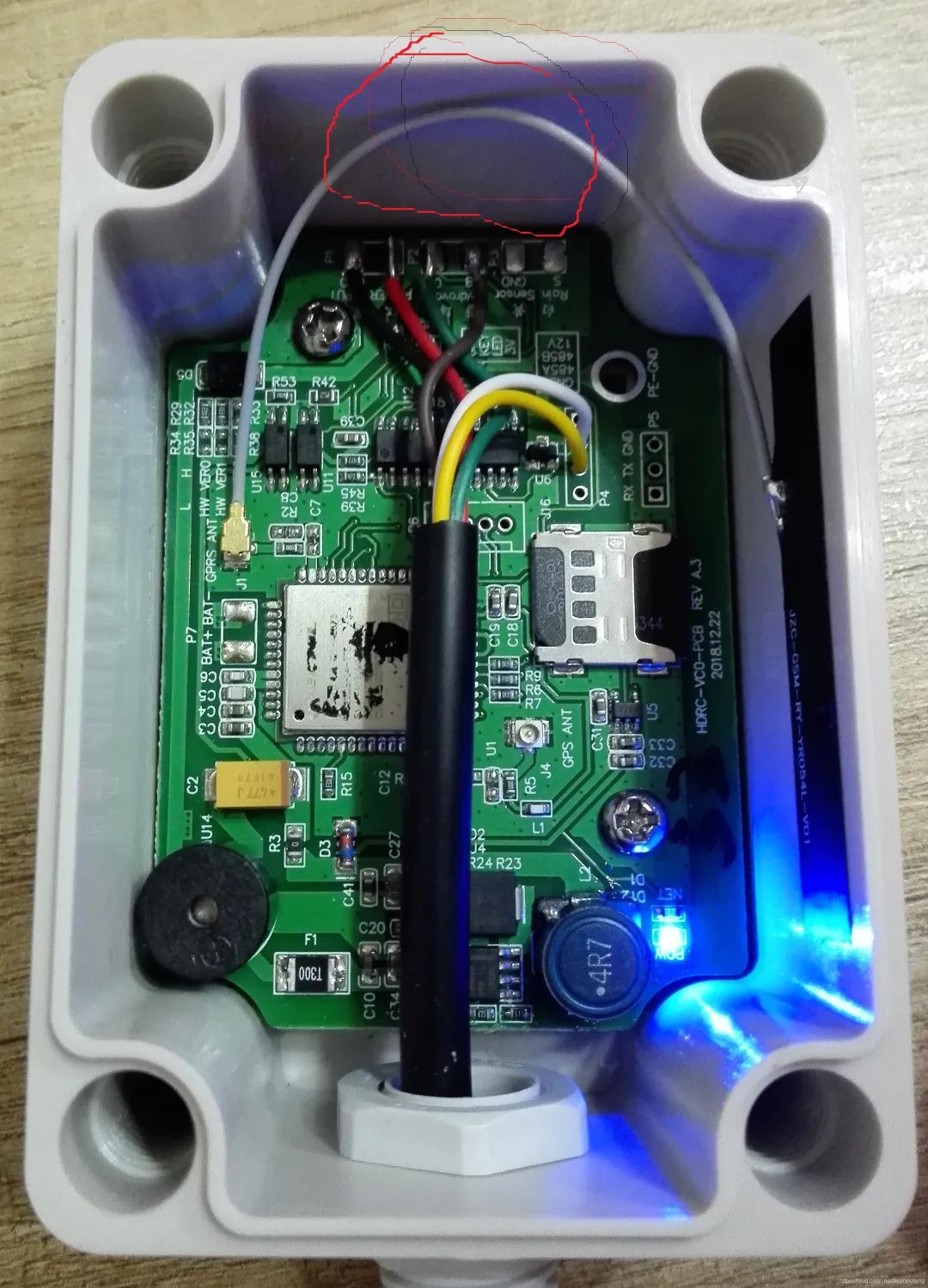

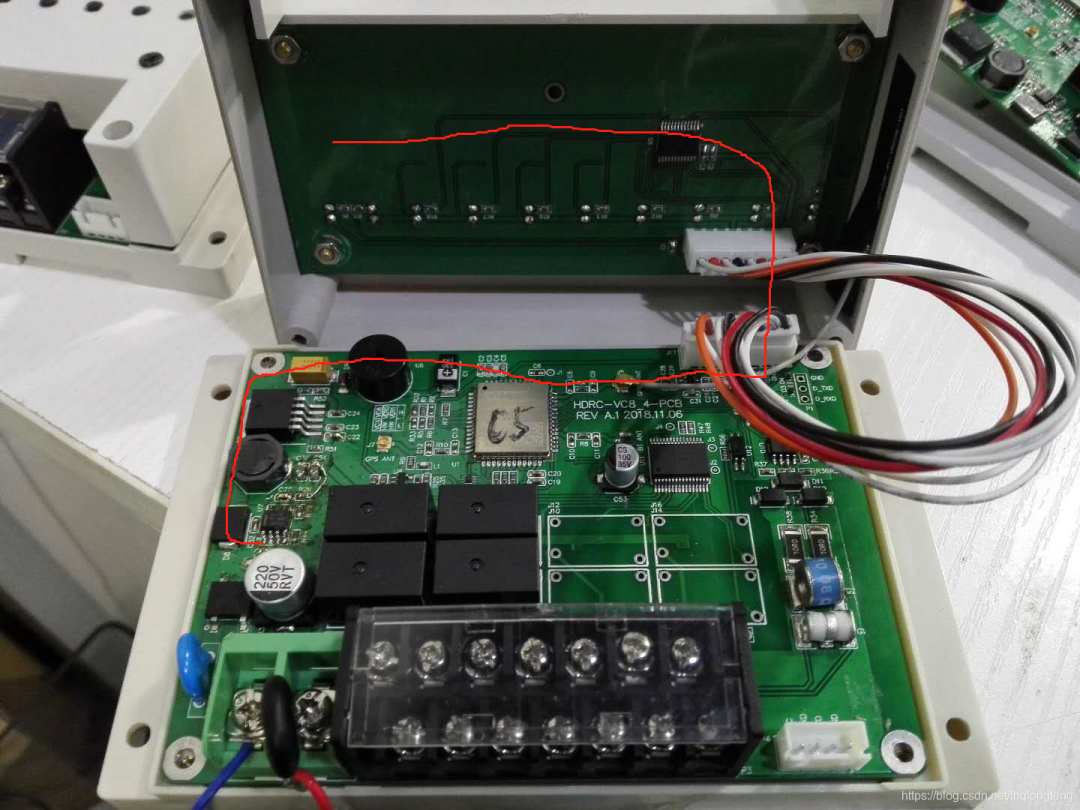

分析總結：此硬件受限于外殼結構，電源開關的POWER_EN信號走很長，如上圖中標識的紅線所示，并且直線還經過了天線附件，在GSM發送數據時，信號很容易干擾了POWER_EN信號，導致出現電源關閉的情況，增加上拉電阻后，抗干擾性增加，不受GSM信號干擾，不再出現掉電的情況了。

2、B產品DC-DC環路補償處理

    DC-DC電路設計采用LMR14030芯片實現交直流12V轉換成直流4V，給GSM模塊供電，基中LMR14030芯片的EN腳懸空，在小批量生產測試時發現，電路板未安裝外殼的情況下工作正常，安裝外殼后，測試時發現電源會在GSM發送數據時發生掉電的情況。初步分析是由EN信號受到干擾，給EN信號增加上拉電阻，問題沒有解決，由于EN信號沒有走線，不應該受到干擾。

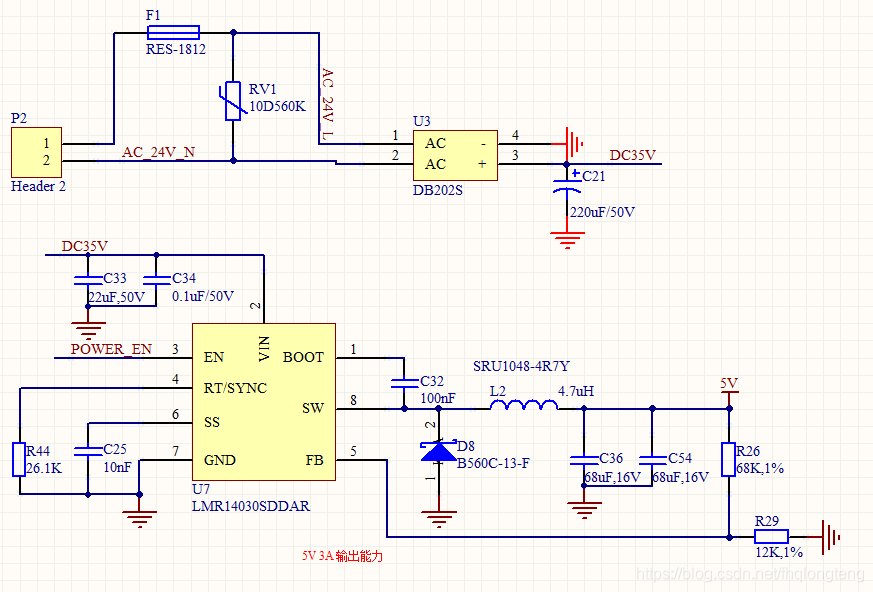

分析總結：問題的原因是GSM信號干擾了DC-DC電路，導致其掉電的，這就說明DC-DC電路的環路不穩定，容易受到GSM空間輻射信號干擾。查看原理圖，DC-DC反饋回路上面的電阻R26并聯了一個補償電容330pF，分析是補償不合理，焊掉電容后，再測試一切正常，不再掉電。

總結：LMR14030芯片在使用時要注意輸入電壓高壓保護，使能信號EN不要受到干擾，環路補償要合理才能正常工作。
