穩壓器是電子設備的重要組成部分，包括線性穩壓器和開關穩壓器。如果電路輸出電壓低于輸入電壓，可選擇線性穩壓器，線性穩壓器價格便宜，而且在許多應用中經常使用，因此很容易在市場上找到。

典型的線性穩壓器包括以下3種——

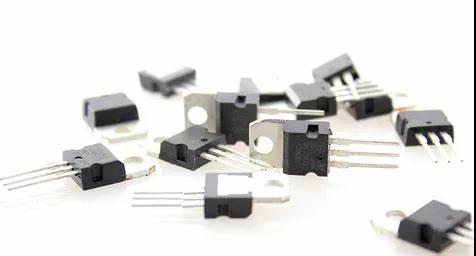

78xx系列

78xx系列也被稱為三端穩壓器，具有較佳易用性和低成本，常用于需要穩壓電源的電路。xx表示輸出電壓，例如7805的輸出為5V，7812輸出為12V。78xx線是正電壓調節器，產生電壓相對于公共接地為正；79xx器件是互補的負電壓調節器。78xx和79xx可以組合使用，在同一電路中提供正負電源電壓。許多廠家都提供78xx系列產品。

78xx系列的輸入電壓和輸出電壓之間的壓差為2.5V以上。其轉換效率為Vout/Vin，比如12V輸入，5V輸出，其效率為5/12=41.6%，如果負載電流達到1A，7805器件上的熱損耗高達（12-5）*1=7W，這就是為什么很多78xx系列的器件上必須加上散熱片的緣故。

LM317

78xx和79xx的輸出電壓固定不可調整，LM317則是輸出電壓可以調節的線性穩壓器，其輸出電壓范圍為1.25V-37V，可提供大于1.2A的負載電流。僅需要兩個外部電阻器就可以實現電壓調節，其中一個是可變電阻器。LM317穩壓器的兩個主要特性是電流限制和過熱保護。與其相似的型號是LM117和LM217。

1117系列

78xx和LM317系列輸出電壓和輸入電壓相差較大，相比之下，1117系列是LDO低壓差穩壓器，輸出電壓和輸入電壓差值為1.2V，可用在電池供電的便攜式系統。很多廠商都有1117器件，比如TLV1117、LT1117、AMS1117、LM1117等。

以LM1117為例，固定輸出電壓為1.8V、2.5V、3.3V和5V，也有輸出可調版本，輸出電壓為1.25V-13.8V。可在高達20V的輸入電壓下工作，處理800mA電流，某些型號可在低至-40攝氏度的環境下工作，還帶有電流限制和熱保護。
