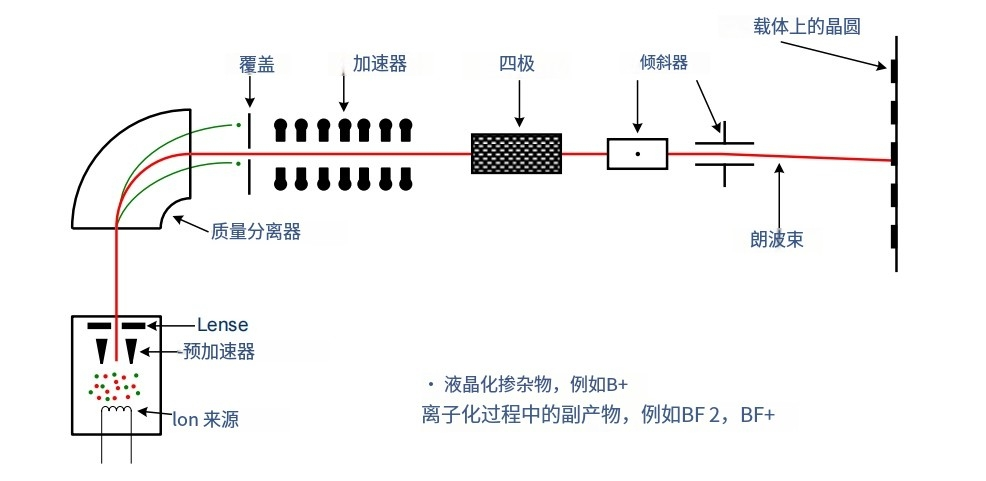

離子注入過程就像是一個高速公路上的投射系統，從離子源開始“起步”，通過加速和質量分離進行挑選，經過加速通道達到高速，然后通過鏡頭和偏轉裝置精準瞄準，最終將晶圓作為終點，精準完成摻雜。離子注入機（Ion Implanter）的組成如下：

1. 離子源（Ion Source）

離子源是離子注入的起點。在這里，摻雜物（通常為氣態，如三氟化硼，BF?）首先被離子化。就像你想在一杯咖啡里加入糖，但糖是固體，所以你得先把它攪拌均勻才能分散開。類似的道理，在摻雜過程中，我們需要將氣體中的原子“打散”成帶電的粒子，即離子，這樣它們才能被引導并加速進入晶圓。

在這個過程中，離子化是通過提供足夠的能量將氣體分子拆分成帶正電的離子。這些離子在電場的作用下可以很容易地控制和加速。

2. 加速器（Accelerator）

一旦離子被生成，它們需要被加速到足夠高的速度，這就是加速器的作用。你可以把它想象成彈弓：當你拉動橡皮筋時，你在給石子儲存能量，而當你松手時，石子就會飛出去。類似地，離子被一個電場加速，在離子源的出口處，它們會獲得大約30千電子伏特（keV）的能量，開始快速移動。

這個階段的加速主要是為了使離子獲得足夠的能量進入晶圓表層，同時為后續的更大加速做好準備。

3. 質量分離（Mass Separation）

這里我們使用磁場來進行質量分離，類似于給不同重量的物體分類。你可以想象一條旋轉的賽道，輕的物體會被甩得更遠，而重的物體不會跑得太遠。離子注入中的質量分離也是類似的原理，帶電粒子在經過磁場時會被偏轉，偏轉的程度取決于它們的質量和電荷。

在這個步驟中，那些質量過輕或過重的粒子會被過度或不足地偏轉，并因此被屏蔽掉，只有質量正確的離子會繼續向前。這就像是一道“篩子”，確保只有我們想要的離子進入接下來的步驟。

4. 加速通道（Acceleration Lane）

在質量分離之后，正確的離子會進入加速通道。這一部分是整個過程的核心，它決定了離子最終的速度和能量?？梢韵胂筮@像一條高速公路，車在上面越跑越快。

在這一階段，離子通常會被加速到幾百千電子伏特（keV）的能量水平。例如，200 keV的能量可以讓硼離子加速到每秒2,000,000米的速度，這相當于非常高的運動能量，能夠讓離子深度滲入晶圓材料中。

5. 鏡頭（Lenses）

鏡頭的作用是將離子束聚焦在需要注入的區域。你可以把它想象成一個手電筒的光束調整器。當你想集中光線時，鏡頭可以把光束變得更細，照射到目標區域。離子束的鏡頭也是如此，它可以調整離子束的寬度和方向，確保離子束能精確打在目標位置。

這些“鏡頭”并不是我們通常理解的光學鏡片，而是電磁場裝置，通過操縱離子的運動路徑，將離子束聚焦在晶圓表面上的特定位置。

6. 偏轉裝置（Distraction or Beam Steering）

接下來，離子束需要被引導到正確的位置。通過電場來進行偏轉控制，就像控制水管的方向來準確噴灑水流。電場的變化使得離子束可以在晶圓表面上均勻分布或定向注入特定區域。

這種精細的控制非常重要，尤其是在復雜的芯片制造過程中，我們需要將不同種類的摻雜材料精確注入到不同的區域。

7. 晶圓站（Wafer Station）

最后，晶圓站是整個過程的“終點站”。在這里，晶圓被放置在旋轉的輪子上，并被精確地保持在離子束的路徑中。你可以想象這是一個旋轉木馬，晶圓會隨著旋轉逐步暴露在離子束下，這樣可以確保整個表面均勻接受摻雜。

這種旋轉的方式幫助提高離子注入的均勻性，確保整個晶圓上都能獲得一致的摻雜濃度。

總結：離子注入是一項精密且復雜的工藝，它利用電場和磁場精確控制摻雜物的加速和定位。每個組件都像一個精密的齒輪，共同工作確保離子能夠被精確注入到晶圓的指定位置。這個過程不僅控制了摻雜的深度，還能確保注入的均勻性和精度，最終影響集成電路的性能。
